DuckDB的AsOf连接：模糊时间查找

Richard Wesley

2023-09-15 · 20分钟阅读

你是否有时间序列数据需要连接，但时间戳却无法完全匹配？或者你想通过另一张表中的时间来查找随时间变化的值？你是否最终编写了复杂（且缓慢）的不等式连接来获取结果？那么，这篇文章就是为你准备的！

什么是AsOf连接？

时间序列数据并非总是完美对齐的。时钟可能略有偏差，或者因果之间可能存在延迟。这使得连接两组有序数据变得具有挑战性。AsOf连接是解决此问题及其他类似问题的工具。

AsOf连接解决的问题之一是查找特定时间点上某个变化属性的值。这种用例非常常见，以至于AsOf这个名称由此而来：给我这个属性截至此时间的值。

然而，更普遍地说，AsOf连接体现了一些常见的时间分析语义，这些语义在标准SQL中实现起来可能繁琐且缓慢。

投资组合示例

让我们从一个具体的例子开始。假设我们有一个包含时间戳的股票价格 (prices)表

我们还有另一个表，其中包含投资组合在不同时间点的持仓 (holdings)

我们可以通过使用AsOf连接，找到持仓时间戳之前最近的价格，从而计算出该时间点上每项持仓的价值

SELECT h.ticker, h.when, price * shares AS value
FROM holdings h ASOF JOIN prices p
  ON h.ticker = p.ticker
 AND h.when >= p.when;

这会将该时间点上持仓的价值附加到每一行

它实质上是执行一个函数，该函数通过查找prices表中的附近值来定义。另请注意，缺失的ticker值没有匹配项，也不会出现在输出中。

外部AsOf连接

由于AsOf在右侧最多产生一个匹配，因此左侧表不会因连接而增长，但如果右侧缺少时间，它可能会缩小。为了处理这种情况，你可以使用一个外部AsOf连接

SELECT h.ticker, h.when, price * shares AS value
FROM holdings h ASOF LEFT JOIN prices p
  ON h.ticker = p.ticker
 AND h.when >= p.when
ORDER BY ALL;

正如你可能预期的那样，当没有股票代码或者时间早于价格开始时间时，这会产生NULL价格和值，而不是删除左侧的行。

窗口函数替代方案

标准SQL可以实现这种连接，但你需要使用窗口函数和不等式连接。这些都可能是相当昂贵的操作，但查询会是这样的

WITH state AS (
    SELECT
        ticker,
        price,
        "when",
        lead("when", 1, 'infinity')
            OVER (PARTITION BY ticker ORDER BY "when") AS end
    FROM prices
)
SELECT h.ticker, h.when, price * shares AS value
FROM holdings h
INNER JOIN state s
        ON h.ticker = s.ticker
      AND h.when >= s.when
      AND h.when < s.end;

infinity的默认值用于确保最后一行有一个可供比较的结束值。这是我们示例中state CTE的样子：

在没有等式条件的情况下，规划器将不得不使用不等式连接，这可能会非常昂贵。即使在等式条件的情况下，生成的哈希连接也可能出现长链的相同ticker键，这些键都将匹配并需要修剪。

为什么选择AsOf？

如果SQL已经可以计算AsOf连接，为什么我们还需要一种新的连接类型？主要有两个原因：表达能力和性能。窗口函数替代方案比AsOf语法更冗长且难以理解，因此，使其更容易表达你的意图有助于他人（甚至是你自己！）理解正在发生的事情。

这种语法也使得DuckDB更容易理解你的意图并更快地生成结果。窗口函数和不等式连接版本失去了区间不重叠这一有价值的信息。它还阻止了查询优化器移动连接，因为SQL坚持窗口操作发生在连接之后。通过将操作视为具有已知数据约束的连接，DuckDB可以为了性能而移动连接，并使用定制的连接算法。我们使用的算法是对右侧表进行排序，然后与左侧值进行一种合并连接。但与标准合并连接不同，AsOf在找到第一个匹配项时就可以停止搜索，因为它最多只有一个匹配项。

状态表

你可能想知道为什么WITH子句中的公共表表达式被称为state（状态）。这是因为prices表实际上是时间分析中所谓的事件表的一个例子。事件表的行包含时间戳和该时间发生的事情（即事件）。prices表中的事件是股票价格的变化。事件表的另一个常见例子是结构化日志文件：日志的每一行都记录了某事“发生”的时间——通常是系统某个部分的更改。

事件表很难处理，因为每个事实只包含开始时间。为了知道该事实是否仍然为真（或在特定时间为真），你还需要结束时间。包含开始时间和结束时间的表被称为状态表。将事件表转换为状态表是常见的时间数据准备任务，上面的窗口化CTE展示了如何使用SQL普遍地做到这一点。

哨兵值

窗口方法的一个限制是，如果排序类型不支持infinity，则需要有一个可用的哨兵值，它可以是未使用的值或NULL。

这两种选择都可能存在问题。在第一种情况下，可能不容易确定一个上限哨兵值（假设排序是一个字符串列？）。在第二种情况下，你需要将条件写成h.when < s.end OR s.end IS NULL，并且在连接条件中使用这样的OR会使比较变慢且难以优化。此外，如果排序列已经使用NULL来指示缺失值，则此选项不可用。

对于大多数状态表，都有合适的选择（例如，大日期值），但AsOf的优点之一是，如果分析任务不需要状态表，它可以避免设计状态表。

事件表变体

到目前为止，我们一直在使用一种标准类型的事件表，其中时间戳被假定为状态转换的开始。但现在AsOf可以使用任何不等式，这使得它能够处理其他类型的事件表。

为了探讨这一点，我们使用两个非常简单的、没有等式条件的表。构建侧将只有四个整数“时间戳”以及字母值：

探测表将只有时间值加上中点，我们可以创建一个表来显示每个探测时间在“大于或等于”条件下的匹配值：

这表明探测值匹配的区间是半开区间[Tn, Tn+1)。

现在让我们看看如果使用“严格大于”作为不等式会发生什么：

现在我们可以看到，探测值匹配的区间是半开区间(Tn, Tn+1]。唯一的区别是区间在末尾是闭合的，而不是在开头。这意味着对于这种不等式类型，时间不属于该区间。

如果不等式方向相反，比如“小于或等于”呢？

同样，我们有半开区间，但这次我们匹配的是前一个区间(Tn-1, Tn]。一种解释是构建表中的时间是区间的结束，而不是开始。此外，与“大于或等于”不同，该区间在末尾是闭合的，而不是在开头。将此与我们对“严格大于”的发现结合起来，我们可以将此解释为：当使用非严格不等式时，查找时间是区间的一部分。

我们可以通过查看最后一个不等式来验证这一点：“严格小于”

在这种情况下，匹配区间是[Tn-1, Tn)。这是一个严格不等式，因此表时间不在此区间内；它是一个小于关系，因此时间是区间的结束。

综上所述，完整列表如下：

现在我们对不等式的含义有两种自然的解释：

• 大于（或小于）不等式表示时间是区间的开始（或结束）。
• 严格（或非严格）不等式表示时间被排除在（或包含在）区间内。

因此，如果我们知道时间是事件的开始还是结束，以及时间是否包含在内或排除在外，我们就可以选择合适的AsOf不等式。

用法

到目前为止，我们一直在明确指定AsOf的条件，但SQL也为两表中列名相同这种常见情况提供了一种简化的连接条件语法。这种语法使用USING关键字来列出应进行等值比较的字段。AsOf也支持这种语法，但有两个限制：

• 最后一个字段是不等式
• 不等式是>=（最常见的情况）

我们的第一个查询可以写成：

SELECT ticker, h.when, price * shares AS value
FROM holdings h
ASOF JOIN prices p
    USING(ticker, "when");

请注意，如果你没有在SELECT中明确列出列，排序字段的值将是探测值，而不是构建值。对于自然连接，这不成问题，因为所有条件都是等式；但对于AsOf，必须选择一侧。由于AsOf可以被视为一个查找函数，因此返回“函数参数”比返回函数内部更自然。

幕后原理

AsOf连接的真正作用是允许你将事件表视为状态表进行连接操作。通过了解连接的语义，它可以避免创建完整的状态表，并且比一般的不等式连接更高效。

让我们从了解窗口化版本如何工作开始。请记住，我们使用此查询将事件表转换为状态表：

WITH state AS (
    SELECT
        ticker,
        price,
        "when",
        lead("when", 1, 'infinity')
            OVER (PARTITION BY ticker ORDER BY "when") AS end
    FROM prices
);

状态表CTE是通过在ticker上对表进行哈希分区、在when上排序，然后计算另一个只是when向下偏移一位的列来创建的。然后，连接通过在ticker上进行哈希连接以及在when上进行两次比较来实现。

如果没有ticker列（例如，价格仅针对单个项目），那么连接将使用我们的不等式连接运算符实现，该运算符将实例化并排序两侧，因为它不知道这些范围是不相交的。

AsOf运算符使用所有三个运算符管道API来合并和收集行。在sink（下沉）阶段，AsOf对右侧进行哈希分区和排序，以生成一个临时状态表。（实际上，它使用了与Window相同的代码，但没有不必要地实例化结束列。）在operator（操作）阶段，它会过滤掉（或返回）由于谓词表达式中存在NULL值而无法匹配的行，然后将剩余的行哈希分区并排序到缓存中。最后，在source（源）阶段，它匹配哈希分区，然后对每个哈希分区内的排序值进行合并连接。

基准测试

由于AsOf连接可以使用标准SQL查询以各种方式实现，因此基准测试实际上是关于比较各种替代方案。

一种替代方案是为AsOf提供一个调试PRAGMA，名为debug_asof_iejoin，它使用Window和IEJoin来实现连接。这使我们能够轻松地在不同实现之间切换并比较运行时。

其他替代方案结合了等值连接和窗口函数。等值连接用于实现相等匹配条件，而窗口则用于选择最近的不等式。我们现在将研究两种不同的窗口化技术并比较它们的性能。如果你想跳过本节，最重要的是，虽然它们有时会稍微快一些，但AsOf连接在所有算法中具有最一致的行为。

将窗口作为状态表

第一个基准测试将哈希连接与状态表进行比较。它使用自连接探测一个500万行（5M row）的值表，该表由10万个时间戳（100K timestamps）和50个分区键（50 partitioning keys）构建，其中只有50%的键存在，并且时间戳已偏移到原始时间戳的中间

CREATE OR REPLACE TABLE build AS (
    SELECT k, '2001-01-01 00:00:00'::TIMESTAMP + INTERVAL (v) MINUTE AS t, v
    FROM range(0, 100_000) vals(v), range(0, 50) keys(k)
);

CREATE OR REPLACE TABLE probe AS (
    SELECT k * 2 AS k, t - INTERVAL (30) SECOND AS t
    FROM build
);

build表如下所示：

探测表如下所示（k只包含偶数）：

基准测试只执行连接并对v列求和。

SELECT sum(v)
FROM probe
ASOF JOIN build USING(k, t);

调试PRAGMA不允许我们使用哈希连接，但我们可以再次在CTE中创建状态表并使用内连接

-- Hash Join implementation
WITH state AS (
    SELECT k,
      t AS begin,
      v,
      lead(t, 1, 'infinity'::TIMESTAMP) OVER (PARTITION BY k ORDER BY t) AS end
    FROM build
)
SELECT sum(v)
FROM probe p
INNER JOIN state s
        ON p.t >= s.begin
       AND p.t < s.end
       AND p.k = s.k;

这之所以有效，是因为规划器假定等式条件比不等式更具选择性，并生成带有过滤器的哈希连接。

运行基准测试，我们得到如下结果：

AsOf相对于IEJoin在此处的运行时改进约为9倍。哈希连接糟糕的性能是由于哈希表中存在长（10万条）的桶链造成的。

第二个基准测试了探测侧比构建侧小约10倍的情况：

CREATE OR REPLACE TABLE probe AS
    SELECT k,
      '2021-01-01T00:00:00'::TIMESTAMP +
          INTERVAL (random() * 60 * 60 * 24 * 365) SECOND AS t,
    FROM range(0, 100_000) tbl(k);

CREATE OR REPLACE TABLE build AS
    SELECT r % 100_000 AS k,
      '2021-01-01T00:00:00'::TIMESTAMP +
          INTERVAL (random() * 60 * 60 * 24 * 365) SECOND AS t,
      (random() * 100_000)::INTEGER AS v
    FROM range(0, 1_000_000) tbl(r);

SELECT sum(v)
FROM probe p
ASOF JOIN build b
  ON p.k = b.k
 AND p.t >= b.t

-- Hash Join Version
WITH state AS (
  SELECT k,
    t AS begin,
    v,
    lead(t, 1, 'infinity'::TIMESTAMP)
        OVER (PARTITION BY k ORDER BY t) AS end
  FROM build
)
SELECT sum(v)
FROM probe p
INNER JOIN state s
        ON p.t >= s.begin
       AND p.t < s.end
       AND p.k = s.k;

现在，AsOf相对于IEJoin的运行时改进巨大（约500倍），因为它能够利用分区来消除几乎所有的等值不匹配。

哈希连接的实现在这里表现得好得多，因为优化器注意到探测侧更小，并在“探测”表上构建哈希表。此外，这里的探测值是唯一的，因此哈希表链是最小的。

带有排名的窗口

使用窗口运算符的另一种方式是：

• 根据等值谓词连接表
• 过滤构建时间在探测时间之前的对
• 在等值键和探测时间戳上对结果进行分区
• 按构建时间戳降序对分区进行排序
• 过滤掉除排名为1的所有值（即，最大的构建时间 <= 探测时间）

查询如下所示：

WITH win AS (
    SELECT p.k, p.t, v,
        rank() OVER (PARTITION BY p.k, p.t ORDER BY b.t DESC) AS r
    FROM probe p INNER JOIN build b
      ON p.k = b.k
    AND p.t >= b.t
    QUALIFY r = 1
)
SELECT k, t, v
FROM win;

这种窗口化查询的优点是它不需要哨兵值，因此可以适用于任何数据类型。缺点是它会创建更多的分区，因为它包含了两个时间戳，这需要更复杂的排序。此外，因为它在连接之后应用窗口，它会产生巨大的中间结果，可能导致外部排序和昂贵的内存不足操作。

对于此基准测试，我们将使用三个构建表和两个探测表，所有表都包含1万个整数等值键。探测表每个键有1个或15个时间戳。

CREATE OR REPLACE TABLE probe15 AS
    SELECT k, t
    FROM range(10_000) cs(k),
         range('2022-01-01'::TIMESTAMP, '2023-01-01'::TIMESTAMP, INTERVAL 26 DAY) ts(t);

CREATE OR REPLACE TABLE probe1 AS
    SELECT k, '2022-01-01'::TIMESTAMP t
    FROM range(10_000) cs(k);

构建表大得多，其条目数量大约是15元素表的10/100/1000倍。

-- 10:1
CREATE OR REPLACE TABLE build10 AS
    SELECT k, t, (random() * 1000)::DECIMAL(7, 2) AS v
    FROM range(10_000) ks(k),
         range('2022-01-01'::TIMESTAMP, '2023-01-01'::TIMESTAMP, INTERVAL 59 HOUR) ts(t);

-- 100:1
CREATE OR REPLACE TABLE build100 AS
    SELECT k, t, (random() * 1000)::DECIMAL(7, 2) AS v
    FROM range(10_000) ks(k),
         range('2022-01-01'::TIMESTAMP, '2023-01-01'::TIMESTAMP, INTERVAL 350 MINUTE) ts(t);

-- 1000:1
CREATE OR REPLACE TABLE build1000 AS
    SELECT k, t, (random() * 1000)::DECIMAL(7, 2) AS v
    FROM range(10_000) ks(k),
         range('2022-01-01'::TIMESTAMP, '2023-01-01'::TIMESTAMP, INTERVAL 35 MINUTE) ts(t);

AsOf连接查询如下：

-- AsOf/IEJoin
SELECT p.k, p.t, v
FROM probe p ASOF JOIN build b
  ON p.k = b.k
 AND p.t >= b.t
ORDER BY 1, 2;

-- Rank
WITH win AS (
    SELECT p.k, p.t, v,
        rank() OVER (PARTITION BY p.k, p.t ORDER BY b.t DESC)  AS r
    FROM probe p INNER JOIN build b
      ON p.k = b.k
    AND p.t >= b.t
    QUALIFY r = 1
)
SELECT k, t, v
FROM win
ORDER BY 1, 2;

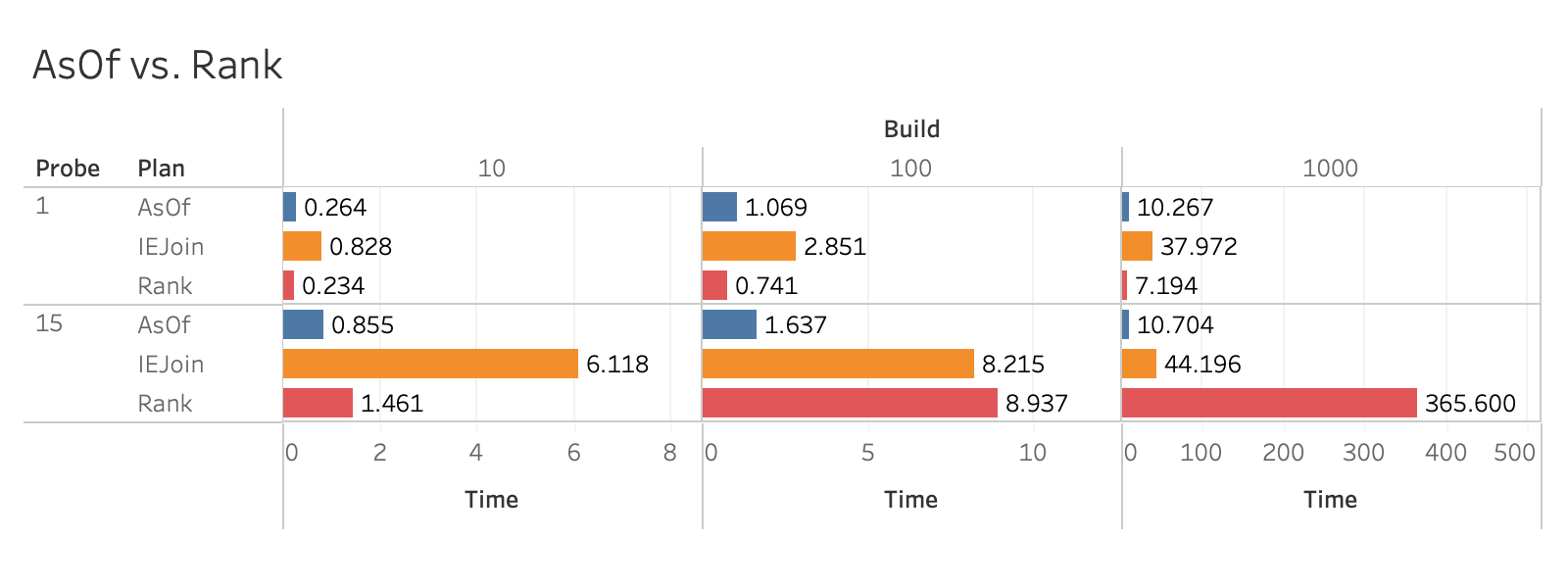

结果如下所示：

（5次运行的中位数，Rank/15/1000除外）。

• 对于所有15个探测的比率，AsOf的性能最佳。
• 对于15个探测的小比率，Rank优于IEJoin（两者都使用窗口函数），但到100:1时，它开始“爆炸性”增长。
• 对于单元素探测，Rank最有效，但即使在这种情况下，它在规模上相对于AsOf的优势也只有大约50%。

这表明AsOf可能仍有改进空间，但预测改进发生的位置将很棘手，而且如果判断错误，将付出巨大代价。

未来工作

DuckDB现在可以以合理的性能执行所有不等式类型的AsOf连接。在某些情况下，与标准SQL版本相比，性能提升达到数个数量级——即使我们已经有了快速的不等式连接运算符。

尽管当前的AsOf运算符是完全通用的，但这里仍可以应用一些规划优化。

• 当存在选择性等值条件时，使用哈希连接并对具象化状态表进行过滤可能会显著更快。如果我们能够检测到这一点并有合适的哨兵值可用，规划器可以选择使用哈希连接而不是默认的AsOf实现。
• 还有一些用例，其中探测表远小于构建表，并且存在等值条件，此时对探测表执行哈希连接可以带来显著的性能提升。

尽管如此，请记住SQL的优点之一是它是一种声明性语言：
你指定你想要什么，而由数据库来决定如何实现。既然我们已经定义了AsOf连接的语义，用户就可以编写查询来表达你想要什么——而我们可以自由地不断改进如何实现！

连接愉快！

在DuckDB上工作最有趣的部分之一是它扩展了传统的SQL无序数据模型。DuckDB使得查询有序数据集（如数据帧和parquet文件）变得容易，当你拥有这样的数据时，你期望能够进行有序分析！实现快速排序、快速窗口化和快速AsOf连接正是我们实现这一期望的方式。
